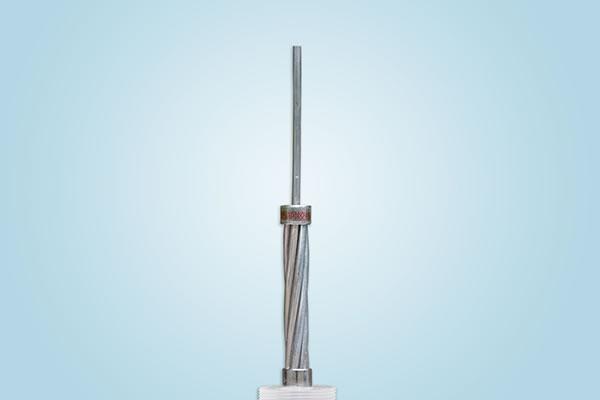

Cabo de alumínio nu com alma de aço

Breve descrição
Cabo de alumínio nu reforçado com alma de aço é uma combinação perfeita de núcleo de alumínio e aço, e não haverá descamação durante o tratamento térmico ou ensaio mecânico. Este cabo de alumínio reforçado com alma de aço é um excelente cabo bimetálico que pode substituir fio de cobre puro. Um fio de aço de alta resistência com uma relação de espessura de seção transversal de 25% do revestimento de alumínio cria uma alta condutividade elétrica, elevada resistência à corrosão, boa estabilidade térmica e operação a alta temperatura e tem peso leve.

Aplicação
O cabo de alumínio nu com alma de aço é amplamente usado em linha de transmissão de longa extensão, áreas costeiras e ilha, bem como outras regiões quentes e úmidas, regiões com névoas salinas e regiões altamente poluídas onde se requer fios com alta resistência à corrosão. Ele é usado como núcleo de ACSR/AW, condutor aéreo, condutor de sobrecarga de alta tensão, linha térrea com composto de fibra ótica, fio condutor de auto-amortecimento, fio condutor nu suspenso, OPGW, fio de aterramento, cabo mensageiro, cabo de sustentação formado para proteção, linhas de terminação e de transmissão e distribuição emendas, cerca, arame farpado e ferragem, etc.

Construção:
Cabo de alumínio nu reforçado com alma de aço é um tipo de fio bimetálico em que alumínio abrange o núcleo de aço continuamente e uniformemente. Comparado com cabo de alumínio comum, o nosso cabo condutor é 5% mais leve, a capacidade de transporte de corrente é 2-3% maior e a perda de potência diminui em 4-6%. Com isso, o nosso cabo condutor conta com uma longa vida útil e é rentável.

Cabo de alumínio nu com alma de aço ASTM B416

Número do código Área Número de cabos Diâmetro Peso Resistência nominal Resistência DC
mm2 Cabo Condutor kg/km kN ohm/km
3 No 5 Awg. 50,32 3 4,62 9,96 334,1 54,42 1.6990
3 No 6 Awg. 39 ,00 3 4,11 8,87 265,0 45,74 2.1420
3 No 7 Awg. 31,65 3 3,67 7,90 210,1 38,36 2.7010
3 No 8 Awg. 25,10 3 3,26 7,03 166,7 32,06 3.4060
3 No 9 Awg. 19,90 3 2,91 6,26 132,2 25,43 4.2940
3 No 10 Awg. 15,78 3 2,59 5,58 104,8 20,16 5.4150
7 No 5 Awg. 117,40 7 4,62 13,90 781,1 120,27 0,7426
7 No 6 Awg. 93,10 7 4,11 12,40 619,5 101,14 0,9198
7 No 7 Awg. 73,87 7 3,67 11,00 491,1 84,81 1.1600
7 No 8 Awg. 58,56 7 3,26 9,78 389,6 70,88 1.4630
7 No 9 Awg. 46,44 7 2,91 8,71 308,9 56,20 1.8440
7 No 10 Awg. 36,83 7 2,59 7,76 245,1 44,58 2.3250
7 No 11 Awg. 29,21 7 2,30 6,91 194,4 35,35 2.9320
7 No 12 Awg. 23,16 7 2,05 6,16 154,2 28,03 3.6970
19 No 5 Awg. 318,70 19 4,62 23,10 2129,0 326,39 0,2698
19 No 6 Awg. 252,70 19 4,11 20,60 1688,0 274,55 0,3402
19 No 7 Awg. 200,40 19 3,67 18,30 1339,0 230,18 0,4290
19 No 8 Awg. 158,90 19 3,26 16,30 1062,0 192,41 0,5409
19 No 9 Awg. 126,10 19 2,91 14,50 842,0 152,58 0,6821
19 No 10 Awg. 99,96 19 2,59 12,90 667,7 121,00 0,8601
37 No 5 Awg. 620,60 37 4,62 32,30 4170,0 635,43 0,1394
37 No 6 Awg. 492,20 37 4,11 28,80 3307,0 534,85 0,1757
37 No 7 Awg. 390,30 37 3,67 25,70 2623,0 448,09 0,2216
37 No 8 Awg. 309,50 37 3,26 22,90 2080,0 374,67 0,2794
37 No 9 Awg. 245,50 37 2,91 20,30 1649,0 279,11 0,3523
37 No 10 Awg. 194,70 37 2,59 17,90 1308,0 235,61 0,4443

Cabo de alumínio nu com alma de aço/ DIN 48201

Número do código Área Número de cabos Diâmetro (mm) Peso Resistência nominal Resistência DC
mm2 mm2 Cabo Condutor kg/km kN ohm/km
25 24.25 7 2.1 6.3 162 31.56 3.546
35 34.36 7 2.5 7.5 229 44.72 2.499
50 49.48 7 3 9 330 64.4 1.736
70 65.81 19 2.1 10.5 441 85.65 1.313
95 93.27 19 2.5 12.5 626 121.39 0.925
120 116.99 19 2.8 14 785 152.26 0.737
150 147.11 37 2.25 15.7 990 191.46 0.587
185 181.62 37 2.5 17.5 1221 236.38 0.476
240 242.54 61 2.25 20.2 1635 299.05 0.357
300 299.43 61 2.5 22.5 2017 369.2 0.289
