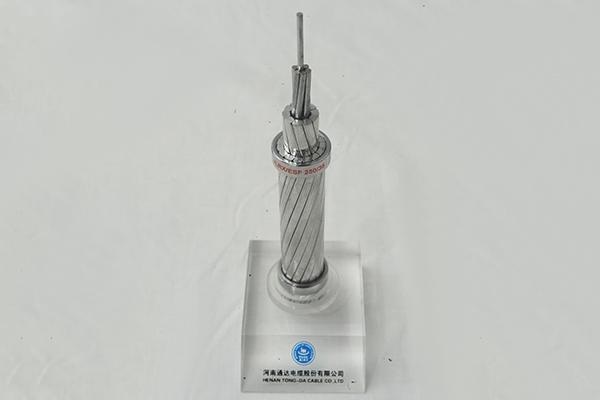

ACSS/TW / Condutor de alumínio suportado em aço - fio trapezoidal

Aplicações:
O ACSS/TW é desenhado para distribuição aérea e linhas de transmissão. É desenhado para operar continuamente a elevada temperatura até 250ºC sem perda de resistência, tem menor cedência a quando cargas elétricas de emergência que o ACSR/TW, excelentes propriedades de auto amortecimento e as suas cedências finais não são afetadas pela deformação a longo prazo do alumínio. O ACSS/TW está disponível em área e diâmetro de desenho equivalente. A área equivalente de desenho permite uma equivalente capacidade num condutor de menor diâmetro quando comparado com o condutor ACSS padrão. O desenho de diâmetro equivalente permite mais capacidade num condutor de diâmetro equivalente comparando com o condutor padrão ACSS. O ACSS/TW permite também muitas oportunidades de desenho para construção de novas linhas: exemplo, reduzindo o custo das torres, diminuindo as cedências, aumentando as propriedades de auto amortecimento, aumentado a temperatura de trabalho e aumentado a resistência ai desgaste.

Construção:
O ACSS/TW está disponível em áreas iguais e iguais diâmetros de construção. Os fios de aço de núcleo estão protegidos da corrosão por um revestimento de alumino ou revestimento de liga metal misto alumino zinco-5%. Normal, elevado, extra e resistências muito elevadas estão disponíveis. Todos os produtos ACSS estão disponíveis em acabamento não especular.

Normas: ASTM B857

ACSS/TW (Área igual ao tamanho ACSR padrão ) ASTM B 857
Palavra código Tamanho (kcmil) Área da secção transversal(mm2) Número do tipo Filamento Diâmetro (mm) Peso (kg/km) Força de rutura nominal (kN) Resistência
Ω/km
Alumínio Total Número de camada de alumínio Número de cabos de alumínio Número e diâmetro Individual de cabo de aço Cabo completo Núcleo de aço Total Alumínio Aço Força padrão Alta resistência DC @ 20°C AC @ 75°C
Flicker/ACSS/TW 477.0 241.7 273.1 13 2 18 7 x 2.388 19.71 7.16 912 667 245 57.83 63.16 0.1160 0.1423
Hawk/ACSS/TW 477.0 241.7 281.0 16 2 18 7 x 2.675 20.04 8.02 975 668 307 69.39 76.06 0.1153 0.1420
Parakeet/ACSS/TW 556.5 282.0 318.5 13 2 18 7 x 2.578 21.21 7.73 1064 779 285 67.61 73.84 0.0990 0.1220
Dove/ACSS/TW 556.5 282.0 327.9 16 2 20 7 x 2.891 21.64 8.67 1138 779 359 80.96 88.52 0.0987 0.1217
Rook/ACSS/TW 636.0 322.3 364.1 13 2 20 7 x 2.756 22.61 8.27 1214 890 326 76.95 84.52 0.0867 0.1070
Grosbeak/ACSS/TW 636.0 322.3 374.7 16 2 20 7 x 3.089 23.06 9.27 1300 890 409 92.08 99.64 0.0863 0.1067
Tern/ACSS/TW 795.0 402.8 430.6 7 2 17 7 x 2.250 24.38 6.75 1327 1110 217 63.16 67.61 0.0697 0.0867
Puffin/ACSS/TW 795.0 402.8 446.4 10 2 18 7 x 2.814 24.89 8.44 1451 1111 340 84.07 91.63 0.0697 0.0863
Condor/ACSS/TW 795.0 402.8 455.0 13 2 20 7 x 3.081 25.22 9.24 1519 1112 407 96.53 103.64 0.0693 0.0860
Drake/ACSS/TW 795.0 402.8 468.5 16 2 20 7 x 3.454 25.65 10.36 1625 1113 512 115.21 124.55 0.0690 0.0857
Phoenix/ACSS/TW 954.0 483.4 508.1 5 3 30 7 x 2.126 26.52 6.38 1536 1342 194 63.16 67.61 0.0587 0.0730
Rail/ACSS/TW 954.0 483.4 516.8 7 3 32 7 x 2.466 26.95 7.40 1600 1339 260 74.29 80.07 0.0583 0.0730
Cardinal/ACSS/TW 954.0 483.4 546.1 13 2 20 7 x 3.376 27.53 10.13 1824 1335 489 115.65 124.55 0.0577 0.0720
Snowbird/ACSS/TW 1033.5 523.7 550.6 5 3 30 7 x 2.212 27.66 6.64 1659 1449 210 68.50 72.95 0.0540 0.0677
Ortolan/ACSS/TW 1033.5 523.7 559.9 7 3 32 7 x 2.565 27.99 7.70 1734 1451 282 80.51 86.74 0.0540 0.0673
Curlew/ACSS/TW 1033.5 523.7 591.5 13 2 20 7 x 3.513 28.68 10.54 1975 1445 530 125.44 134.78 0.0533 0.0663
Avocet/ACSS/TW 1113.0 564.0 593.0 5 3 30 7 x 2.296 28.68 6.89 1787 1561 226 72.51 77.84 0.0500 0.0630
Bluejay/ACSS/TW 1113.0 564.0 603.0 7 3 33 7 x 2.664 29.03 7.99 1870 1566 305 86.74 93.41 0.0500 0.0630
Finch/ACSS/TW 1113.0 564.0 635.5 13 3 38 19 x 2.189 30.10 10.95 2126 1566 560 135.23 147.68 0.0497 0.0623
Oxbird/ACSS/TW 1192.5 604.3 635.4 5 3 30 7 x 2.377 29.64 7.13 1914 1671 243 77.84 83.18 0.0467 0.0590
Bunting/ACSS/TW 1192.5 604.3 646.0 7 3 33 7 x 2.756 30.00 8.27 1998 1673 326 92.97 100.09 0.0467 0.0590
Grackle/ACSS/TW 1192.5 604.3 680.9 13 3 38 19 x 2.266 31.12 11.33 2277 1677 600 145.01 157.91 0.0467 0.0583
Scissortail/ACSS/T 1272.0 644.6 677.7 5 3 30 7 x 2.456 30.56 7.37 2042 1783 259 83.18 88.96 0.0440 0.0557
Bittern/ACSS/TW 1272.0 644.5 689.1 7 3 35 7 x 2.847 30.99 8.54 2132 1784 348 99.20 106.76 0.0437 0.0553
Pheasant/ACSS/TW 1272.0 644.5 726.2 13 3 39 19 x 2.339 32.11 11.70 2428 1789 640 151.68 165.92 0.0437 0.0547
Dipper/ACSS/TW 1351.5 684.8 732.1 7 3 35 7 x 2.934 31.90 8.80 2265 1896 369 105.42 113.43 0.0413 0.0523
Martin/ACSS/TW 1351.5 684.8 771.5 13 3 39 19 x 2.410 33.02 12.05 2580 1902 679 161.03 176.15 0.0410 0.0517
Bobolink/ACSS/TW 1431.0 724.9 775.3 7 3 36 7 x 3.020 32.79 9.06 2400 2009 391 111.65 120.10 0.0390 0.0497
Plover/ACSS/TW 1431.0 725.1 817.0 13 3 37 19 x 2.482 33.96 12.41 2732 2013 719 170.81 186.38 0.0387 0.0490
Lapwing/ACSS/TW 1590.0 805.7 861.4 7 3 36 7 x 3.183 34.49 9.55 2665 2231 434 124.11 131.67 0.0350 0.0450
Falcon/ACSS/TW 1590.0 805.7 907.8 13 3 42 19 x 2.616 35.76 13.08 3036 2236 799 189.49 207.29 0.0350 0.0443
Chukar/ACSS/TW 1780.0 902.3 975.5 8 3 37 19 x 2.220 36.70 11.10 3070 2494 576 157.02 169.92 0.0313 0.0403
Bluebird/ACSS/TW 2156.0 705.4 1182.0 8 4 64 19 x 2.441 40.84 12.20 3742 3046 696 187.27 202.39 0.2600 0.0343

ACSS/TW (Área igual ao tamanho ACSR padrão ) ASTM B 857

Palavra código Tamanho (kcmil) Área da secção transversal(mm2) Número do tipo Filamento Diâmetro (mm ) Peso ( kg/km) Força de rutura nominal ( kN ) Resistência
Ω/km
Alumínio Total Número de camada de alumínio Número de cabos de alumínio Número e diâmetro Individual de cabo de aço Cabo completo Núcleo de aço Total Alumínio Aço Força padrão Alta resistência DC @ 20°C AC @ 75°C
Mohawk/ACSS/TW 571.7 289.7 327.4 13 2 18 7x2.616 21.49 7.85 1093 800 294 69.39 76.06 0.0963 0.1190
Calumet/ACSS/TW 565.3 286.4 333.2 16 2 20 7x2.911 21.84 8.73 1154 790 364 81.85 89.85 0.0973 0.1197
Mystic/ACSS/TW 666.6 337.8 381.5 13 2 20 7x2.822 23.19 8.46 1274 932 342 80.96 88.52 0.0827 0.1023
Oswego/ACSS/TW 664.8 336.8 391.7 16 2 20 7x3.16 23.55 9.48 1359 931 429 96.53 104.09 0.0827 0.1020
Maumee/ACSS/TW 768.2 389.3 439.9 13 2 20 7x3.035 24.82 9.11 1470 1074 395 93.41 102.31 0.0717 0.0887
Wabash/ACSS/TW 762.8 386.6 449.4 16 2 20 7x3.381 25.15 10.14 1558 1067 491 110.76 119.21 0.0720 0.0890
Kettle/ACSS/TW 957.2 485.0 518.6 7 3 32 7x2.471 26.92 7.41 1606 1343 262 74.73 80.51 0.0583 0.0727
Fraser/ACSS/TW 946.7 479.7 527.0 10 3 35 7x2.921 27.36 8.79 1699 1330 369 93.86 101.86 0.0587 0.0733
Columbia/ACSS/TW 966.2 489.6 553.1 13 2 21 7x3.399 27.74 10.20 1847 1351 496 117.43 125.88 0.0593 0.0710
Suwannee/ACSS/TW 959.6 486.3 565.3 16 2 22 7x3.792 28.14 11.38 1961 1344 618 136.56 147.24 0.0573 0.0710
Cheyenne/ACSS/TW 1168.1 591.9 622.3 5 2 30 7x2.352 29.34 7.06 1875 1637 237 76.51 81.40 0.0477 0.0603
Genesee/ACSS/TW 1158.0 586.8 627.9 7 3 33 7x2.738 29.59 8.21 1946 1625 321 91.19 98.31 0.0480 0.0607
Hudson/ACSS/TW 1158.4 587.0 663.3 13 3 26 7x3.726 30.38 11.18 2216 1620 595 138.34 149.02 0.0477 0.0597
Catawba/ACSS/TW 1272.0 644.6 677.7 5 2 30 7x2.456 30.56 7.37 2042 1783 259 83.18 88.96 0.0440 0.0557
Nelson/ACSS/TW 1257.1 637.0 681.1 7 3 35 7x2.832 30.81 8.50 2108 1764 344 98.31 105.87 0.0443 0.0560
Yukon/ACSS/TW 1233.6 625.1 704.8 13 3 38 19x23.114 31.62 11.56 2360 1736 624 147.68 161.47 0.0450 0.0563
Truckee/ACSS/TW 1372.5 695.5 731.2 5 3 30 7x2.55 31.70 7.65 2204 1925 279 89.85 95.64 0.0407 0.0517
Mackenzie/ACSS/TW 1359.7 689.0 736.6 7 3 36 7x2.944 31.98 8.83 2277 1905 372 106.31 114.32 0.0410 0.0520
Thames/ACSS/TW 1334.6 676.1 761.9 13 3 39 19x2.398 32.77 11.99 2549 1877 672 159.25 173.93 0.0417 0.0523
St.Croix/ACSS/TW 1467.8 743.8 782.2 5 3 33 7x2.644 32.82 7.93 2358 2058 301 96.08 102.75 0.0380 0.0487
Miramichi/ACSS/TW 1455.3 737.4 788.4 7 3 36 7x3.048 33.07 9.14 2440 2042 399 113.87 120.55 0.0383 0.0487
Merrimack/ACSS/TW 1433.6 725.8 817.9 13 3 39 19x2.484 34.04 12.42 2738 2018 646 170.81 186.83 0.0387 0.0490
Platte/ACSS/TW 1569.0 795.0 835.9 5 3 33 7x2.728 33.88 8.18 2519 2199 320 102.75 109.43 0.0357 0.0457
Potomac/ACSS/TW 1557.4 789.2 843.8 7 3 36 7x3.152 34.16 9.46 2611 2184 427 121.44 129.00 0.0357 0.0460
Rio 1533.3 777.0 875.5 13 3 39 19x2.57 35.10 12.85 2928 2156 772 183.27 200.17 0.0363 0.0460
Schuylkill/ACSS/TW 1657.4 840.0 898.1 7 3 36 7x3.251 35.20 9.75 2780 2326 454 129.44 137.45 0.0337 0.0433
Pecos/ACSS/TW 1622.0 821.9 930.9 13 3 39 19x2.703 36.17 13.51 3135 2281 854 200.17 219.30 0.0340 0.0433
Pee Dee/ACSS/TW 1758.6 891.0 952.9 7 3 37 7x3.35 36.25 10.05 2949 2467 482 137.45 145.90 0.0317 0.0410
James/ACSS/TW 1730.6 876.8 988.0 13 3 34 19x2.731 37.34 13.65 3305 2434 870 206.40 225.97 0.0320 0.0410
Athabaska/ACSS/TW 1949.6 987.9 1056.6 7 3 42 7x3.536 38.20 10.61 3272 2735 537 152.57 162.36 0.0287 0.0373
Cumberland/ACSS/TW 1926.9 976.4 1099.9 13 3 42 19x2.878 39.24 14.39 3677 2710 967 229.53 250.88 0.0357 0.0450
Powder/ACSS/TW 2153.8 1091.1 1180.0 8 4 64 19x2.441 40.69 12.20 3717 3021 696 187.27 202.39 0.0260 0.0343
Santee/ACSS/TW 2627.3 1331.0 1436.6 8 4 64 19x2.697 44.75 13.49 4535 3686 850 228.19 247.32 0.0213 0.0290
