AACSR/Cabo de alumínio liga com alma de aço

Descrição
Comparado com o ACSR convencional, o cabo de alumínio liga com alma de aço apresenta alta resistência à tração, peso leve, resistência à contração de som, excelente propriedade à depressão. Após a criação de linhas, o ACSR pode ajudar a reduzir a altura da torre de ferro, expandindo o comprimento de alcance, e reduzindo o custo.

Aplicação
O cabo de alumínio liga com alma de aço é usado para linhas de transmissão de energia com vasto comprimento de alcance instalado sob várias condições atmosféricas severas como neve, gelo, tempestades, e assim por distante. O AACSR oferece resistência otimizada para projetos de linhas. Núcleo de aço entrançado variável garante a resistência desejada para ser alcançado sem sacrificar a ampacidade.

Padrão
ASTM B 711, IEC 61089, DIN 48206, etc.

Clique para obter os parâmetros específicos completos
No. de Código Taxa de aço Superfície No. de fios Diâmetro do fio Diâmetro Massa linear Resistência nominal Resistência da corrente contínua em 20℃
Alumínio Aço Total Alumínio Aço Alumínio Aço Núcleo Cabo
% mm2 mm2 mm2 mm mm mm mm kg/km kN ohm/km
16 17 18.4 3.07 21.5 6 1 1.98 1.98 1.98 5.93 74.4 9.02 1.7934
25 17 28.8 4.80 33.6 6 1 2.47 2.47 2.47 7.41 116.2 13.96 1.1478
40 17 46.0 7.67 53.7 6 1 3.13 3.13 3.13 9.38 185.9 22.02 0.7174
63 17 72.5 12.1 84.6 6 1 3.92 3.92 3.92 11.8 292.8 34.68 0.4555
400 6 115 6.39 121 18 1 2.85 2.85 2.85 14.3 366.4 41.24 0.2880
425 6 144 7.99 152 18 1 3.19 3.19 3.19 16.0 458.0 51.23 0.2304
425 16 144 23.4 167 26 7 2.65 2.06 6.19 16.8 579.9 69.86 0.2310
160 6 184 10.2 194 18 1 3.61 3.61 3.61 18.0 586.2 65.58 0.1800

Construção

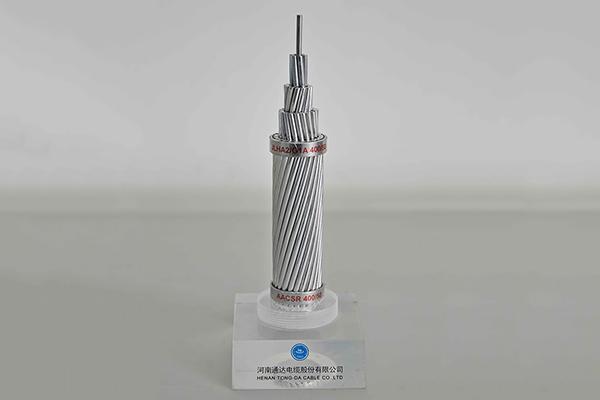

O AACSR é um cabo concentricamente entrançado composto de uma ou mais camadas de fios de liga de alumínio entrançados 6201 -T81 com um núcleo de aço revestido de alta resistência. O núcleo pode ser um fio simples ou entrançado, dependendo do tamanho. A proporção da liga de alumínio e aço pode ser variável para obter capacidade de transporte de corrente de som e resistência mecânica a fim de tornar os cabos de alumínio liga com alma de aço adequados para cada aplicação. Proteção contra corrosão adicional está disponível através da aplicação de lubrificação para núcleo ou infusão completa do cabo com graxa.

Package
O cabo de alumínio liga com alma de aço(AACSR) é embalado em bobina de madeira, bobina de aço revestido de madeira, bobina de aço ou madeira.
