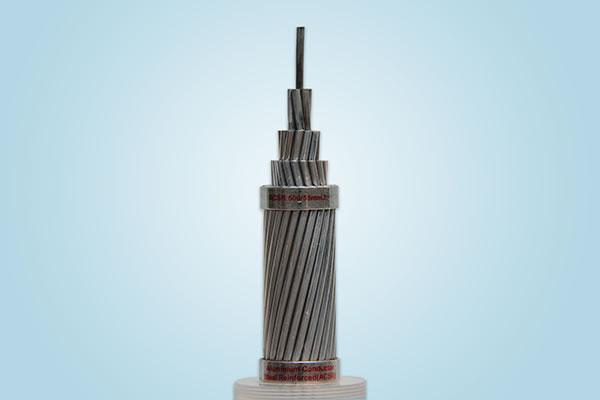

ACSR / Cabo de alumínio nu com alma de aço

Descrição
O cabo de alumínio nu com alma de aço é feito através de fio de alumínio entrançado e fios de aço, e é usado como principal linha de transmissão de energia. Sua parte interna é de núcleo de aço com fio de alumínio entrançado em torno do núcleo de aço em forma de espiral e de acordo com uma regra adequada. O núcleo de aço é usado para garantir a resistência do cabo de alumínio nu com alma de aço.

Aplicação
Com uma estrutura simples, o cabo de alumínio nu com alma de aço é simples de montar e de conservar, com baixo custo e alta capacidade de transmissão. O cabo de alumínio nu com alma de aço é adequado para ser acondicionado em vale ou rio ou sob outras condições geográficas específicas. Este cabo possui excelentes vantagens de condutividade elétrica, alta resistência mecânica, alta resistência à tração, etc., e a distância do maestro pode ser alongada. É utilizado para linhas de transmissão de energia com vários níveis de tensão e desempenha um papel importante na área de transmissão de eletricidade.

Construção
ACSR é condutor concêntrico de camada entrançada que é composto de fio de núcleo simples ou núcleo central de aço entrançado com uma ou mais camadas de fio de alumínio entrançado 1350 H19. O núcleo de fios de aço são protegidos de corrosão por galvanização, liga revestida de alumínio ou zinco - 5% de revestimento de alumínio liga de metal misturado. Padrão elevado, extra e excesso aço de alta resistência também estão disponíveis.

Padrão
ASTM B 232, BS 215 Parte 2, IEC 61089, DIN 48204, etc.

ASTMB 232

Clique para obter os parâmetros específicos completos
Nome do código Superfície Entraçado Diâmetro total aproximado Peso
Nominal Alumínio Aço Total Alumínio Aço Alumínio Aço Total
AWG ou MCM mm2 mm2 mm2 mm mm mm kg/km kg/km kg/km
Turkey 6 13.29 2.19 15.48 6/1.68 1/1.68 5.04 37 17 54
Swan 4 21.16 3.55 24.71 6/2.12 1/2.12 6.36 58 27 85
Swanate 4 21.16 5.35 26.51 7/1.96 1/2.61 6.53 58 42 100
Sparrow 2 33.61 5.61 39.22 6/2.67 1/2.67 8.01 92 44 136
Sparate 2 33.61 8.52 42.13 7/2.47 1/3.30 8.24 92 67 159
Robin 1 42.39 7.10 49.49 6/3.00 1/3.00 9.00 116 55 171
Raven 1/0 53.48 8.90 62.38 6/3.37 1/3.37 10.11 147 69 216
Quail 2/0 67.42 11.23 78.65 6/3.78 1/3.78 11.34 185 88 273
Pigeon 3/0 85.03 14.19 99.22 6/4.25 1/4.25 12.75 233 110 343
Penguin 4/0 107.23 17.87 125.10 6/4.77 1/4.77 14.31 294 139 433
Waxwing 266.8 135.16 7.48 142.64 18/3.09 1/3.09 15.45 373 58 431
Partridge 266.8 135.16 22.00 157.16 26/2.57 7/2.00 16.28 374 172 546
Ostrich 300 152.00 24.71 176.71 26/2.73 7/2.12 17.28 421 193 614
