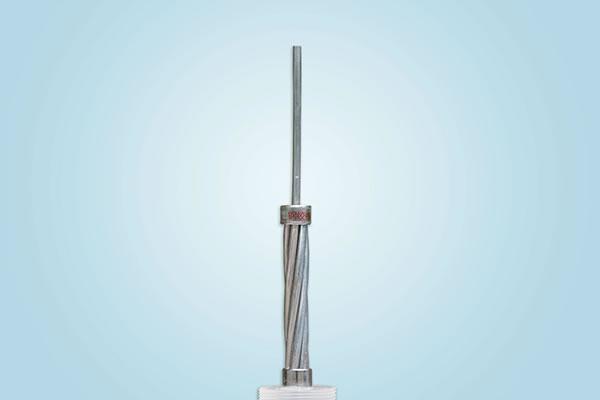

Fio trançado de aço galvanizado

1. Breve introdução
O fio trançado de aço galvanizado refere-se a qualquer fio de aço que foi submetido a um processo de galvanização para melhorar a sua resistência à abrasão.

Este processo envolve imersão do produto de fio acabado em banho de composto de zinco aquecido para formar um revestimento resistente a arranhão e à corrosão ao longo de toda a superfície do fio.

2. Aplicações
O fio de aço galvanizado é usado para linhas terrestres e aéreas ou linhas de transmissão de energia elétrica. Estes fios são ideais para uso em postes, torres e mais.

Fio de aço galvanizado vem em cabo elétrico de várias cores. Caracteriza-se por baixo custo e facilidade de produção. É um padrão de reforço indispensável para agricultura, indústria e DIY.

3. Construção
Fio de aço galvanizado concentricamente trançado está disponível com galvanização de classe "A", "B" e "C", sendo a classe"A" menos pesada e classe "C" o mais pesado. Fabricados sem soldas por ASTM A-363 ou sem solda por ASTM A-475. Fios são formados para permanecer substancialmente no lugar quando cortados.

4. Grau de revestimento a zinco de fio trançado /fio guia: Classe A, Classe B e Classe C

Padrão
ASTM A475, BS183:1972, GB/T 1200-88

Fio trançado de aço galvanizado ASTM-A475
Número de fios/diâmetro Diâmetro do fio aproximado Grau Siemens-Martin Alto grau de resistência Grau de resistência extra alto Peso aproximado
  Polegadas mm KN KN KN kg/km
3/2.64 7/32 5.56 10.409 15.569 21.796 131
3/3.05 1/4 6.35 13.523 21.04 29.981 174
3/3.05 1/4 6.35 - - - 174
3/3.30 9/32 7.14 15.035 23.398 33.362 204
3/3.68 5/16 7.94 18.193 28.246 40.479 256
3/4.19 3/8 9.52 24.732 37.187 52.489 328
7/1.04 1/8 3.18 4.048 5.916 8.18 49
7/1.32 5/32 3.97 6.539 9.519 13.078 76
7/1.57 3/16 4.76 8.452 12.677 17.748 108
7/1.65 3/16 4.76 - - - 118
7/1.83 3/16 5.56 11.387 17.126 24.02 145
7/2.03 7/32 6.35 14.012 21.129 29.581 181
7/2.36 1/4 7.14 18.905 28.469 39.812 243
7/2.64 9/32 7.94 23.798 35.586 49.82 305
7/2.77 5/16 7.94 - - - 335
7/3.05 3/8 9.52 30.915 48.04 68.503 407
7/3.68 7/16 11.11 41.591 64.499 92.523 594
7/4.19 1/2 12.7 53.823 83.627 119.657 768
7/4.78 9/16 14.29 69.837 108.981 155.688 991
7/5.26 5/8 15.88 84.961 131.667 188.605 1211
19/2.54 1/2 12.7 56.492 84.961 118.768 751
19/2.87 9/16 12.49 71.616 107.202 149.905 948
19/3.18 5/8 15.88 80.513 124.995 178.819 1184
19/3.81 3/4 19.05 116.543 181.487 259.331 1719
19/4.50 7/8 22.22 159.691 248.211 354.523 2352
19/5.08 1 25.4 209.066 325.61 464.839 2384
37/3.63 1 25.4 205.508 319.827 456.832 3061
37/4.09 11/8 28.58 262 407.457 581.827 4006
37/4.55 11/4 31.75 324.72 505.318 721.502 4833
Fio trançado de aço galvanizado
BS 183 : 1972
Número de fios/diâmetro Diâmetro do fio aproximado Carga de ruptura mínima de fio Peso aproximado
Grau 350 Grau 480 Grau 700 Grau 850 Grau 1000 Grau 1150 Grau 1300
  mm kN kN kN kN kN kN kN kg/km
3/1.80 3.9 2.65 3.66 - - - - - 60
3/2.65 5.7 5.80 7.95 - - - - - 130
3/3.25 7 8.70 11.95 - - - - - 195
3/4.00 8.6 13.20 18.10 - - - - - 295
4/1.80 4.4 3.55 4.90 - - - - - 80
4/2.65 6.4 7.70 10.60 - - - - - 172
4/3.25 7.9 11.60 15.90 - - - - - 260
4/4.00 9.7 17.60 24.10 35.20 - - - - 390
5/1.50 4.1 3.10 4.24 6.18 - - - - 69
5/1.80 4.9 4.45 6.10 8.90 - - - - 95
5/2.65 7.2 9.65 13.25 19.30 - - - - 220
5/3.25 8.8 14.50 19.90 29.00 - - - - 320
5/4.00 10.8 22.00 30.15 43.95 - - - - 490
7/0.56 1.7 0.60 0.83 1.20 - 1.70 1.98 2.24 14
7/0.71 2.1 0.97 1.33 1.94 - 2.75 3.19 3.60 28
7/0.85 2.6 1.39 1.90 2.80 - 3.95 4.57 5.15 31
7/0.90 2.7 1.55 2.14 3..1 - 4.45 5.12 5.80 35
7/1.00 3 1.92 2.64 3.85 - 5.50 6.32 7.15 43
7/1.25 3.8 3.01 4.10 6.00 - 8.55 9.88 11.15 67
7/1.40 4.2 3.75 5.17 7.54 9.16 10.75 12.35 14.00 84
7/1.60 4.8 4.90 6.75 9.85 11.95 14.10 16.20 18.30 110
7/1.80 5.4 6.23 8.55 12.45 - 17.80 20.50 23.20 140
7/2.00 6.0 7.70 10.55 15.40 - 22.00 25.30 28.60 170
7/2.36 7.1 10.70 14.70 21.40 - 30.60 35.20 39.80 240
7/2.65 8.0 13.50 18.50 27.00 - 38.60 44.40 50.20 300
7/3.00 9.0 17.30 23.75 34.65 - 49.50 56.90 64.30 392
7/3.15 9.5 19.10 26.20 38.20 - 54.55 62.75 70.90 430
7/3.25 9.8 20.30 27.85 40.65 - 58.05 66.80 75.50 460
7/3.65 11.0 25.60 35.15 51.25 - 73.25 84.20 95.20 570
7/4.00 12.0 30.90 42.20 61.60 - 88.00 101.00 114.00 690
7/4.25 12.8 34.75 47.65 69.50 - 99.30 114.00 129.00 780
7/4.75 14.0 43.40 59.45 86.80 - 124.00 142.70 161.30 970
19/1.00 5.0 5.22 7.16 10.45 - 14.92 17.16 19.40 120
19/1.25 6.3 8.16 11.19 16.32 - 23.32 26.81 30.31 180
19/1.40 7.0 10.24 14.04 20.47 - 29.25 33.64 38.02 230
19/1.60 8.0 13.37 18.35 26.75 - 38.20 43.93 49.66 300
19/2.00 10.0 20.90 28.65 41.78 50.74 59.69 68.64 77.60 470
19/2.50 12.5 32.65 44.80 65.29 79.28 93.27 107.30 121.30 730
19/3.00 15.0 47.00 64.50 94.00 114.10 134.30 154.50 174.60 1050
19/3.55 17.8 65.80 90.27 131.60 159.90 188.00 216.30 244.50 1470
19/4.00 20.0 83.55 114.60 167.10 203.00 238.70 274.60 310.40 1870
19/4.75 23.8 117.85 161.40 235.70 286.00 336.70 387.20 437.70 2630
