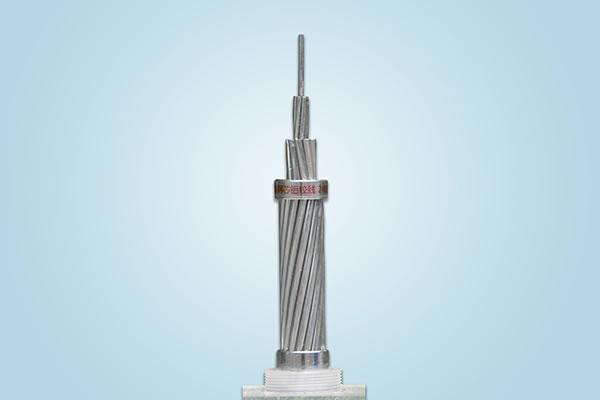

ACSR/AW – Cabo de alumínio nu reforçado com aço /ACSR/AW

Descrição
O cabo de alumínio nu com alma de aço recoberto de alumínio emprega alumínio revestido de aço como sua parte do núcleo e alumínio de alta pureza como cabo. Este apresenta resistência à corrosão, baixa resistência (LR), alta resistência à tração e assim por diante. É usado para linhas de transmissão de energia com vasto comprimento de alcance e alta potência. Além do convencional encalhe, este cabo possui uma camada ou cabos reforçados de multi camadas que são feitos de fios alumínio revestido de aço. O cabo de alumínio nu com alma de aço recoberto sob diferentes larguras tem a sua parte interna composto de alumínio revestido de aço, com fios de alumínios entrançados em torno do núcleo em forma espiral e em conformidade com as regras de uso adequado.

Aplicação
Caracterizada por excelente vantagem de resistência à corrosão, alta condutividade elétrica, etc., o cabo de alumínio nu com alma de aço recoberto de alumínio é ideal para linhas de transmissão de energia. Com vasto potencial de mercado, este cabo é usado para linhas de transmissão de energia de alta tensão instalado em ambientes altamente corrosivos, ferrovias elétricas, e assim por diante.

Padrão
ASTM B 549, etc.

Cabo de alumínio nu reforçado com aço, ASTM B549

Clique para obter os parâmetros específicos completos
Nome do código Superfície Entrançado Diâmetro total aproxim. Peso
Alumínio Alumínio soldado Total Alumínio Alumínio soldado Alumínio Alumínio Total
  AWG ouMCM mm2 mm2 mm2 mm mm mm kg/km kg/km kg/km
SWANATE 4 21.16 5.35 26.51 7/1.96 1/2.61 6.53 58.0 35 93
SPARROW 2 33.61 5.61 39.22 6/2.67 1/2.67 8.01 92.0 37 129
SPARATE 2 33.61 8.52 42.13 7/2.47 1/3.30 8.24 92.0 56 148
ROBIN 1 42.39 7.10 49.49 6/3.00 1/3.00 9.00 116 47 163
RAVEN 1/0 53.48 8.90 62.38 6/3.37 1/3.37 10.11 147 59 206
QUAIL 2/0 67.42 11.23 78.65 6/3.78 1/3.78 11.34 185 74 259
PIGEON 3/0 85.03 14.19 99.22 6/4.25 1/4.25 12.75 233 94 327

O cabo de alumínio nu com alma de aço recoberto de alumínio (ACSR/AW) é idêntico à ACSR convencional com a única diferença no núcleo onde os fios AW (alumínio revestido de aço) são substituídos para fios de aço galvanizado. Em muitos casos, quando comparados, este possui excelente propriedade do que o cabo convencional.

O cabo de alumínio nu com alma de aço recoberto de alumínio (ACSR/AW) possui as seguintes vantagens em comparação ao ACSR convencional. À seguir:
1. Perda de potência reduzida
2. Alta resistência à corrosão
3. Menos peso
4. Maior peso para taxas de resistência
