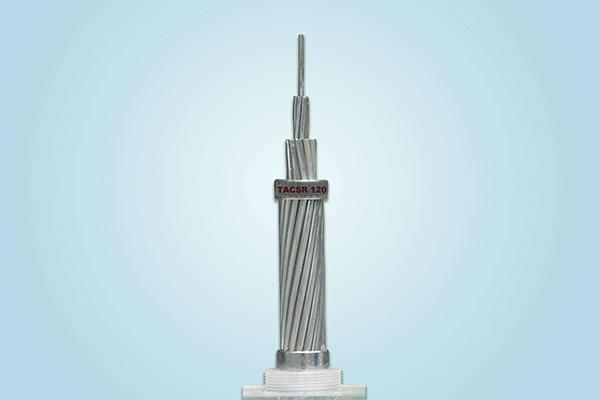

TACSR / Thermal Resistant Aluminum-alloy Conductor Steel Reinforced

Aplicação
TACSR (Condutor em liga de alumínio reforçado em aço resistente a temperatura) pode suportar carga de alta resistência e é usado principalmente para as linhas de transmissão e cabos de distribuição aéreas.

Construção
Os cabos são de aço galvanizado e a camada externa ou camada resistente a temperatura é de liga de alumínio. Condutores TACSR são bastante similares ao condutor convenvcional ACSR em termos de construção, mas os cabos de alumínio de grau EC são substituídos por cabos de alumínio liga rígidos resistentes ao calor (geralmente conhecido como TAL).

Características
TACSR pode ser operada continuamente de forma segura acima de 150 ℃, permitindo bombear mais corrente através do condutor. Onde existe uma necessidade de maior potência de transmissão, mas as restrições à obtenção de novos corredores de energia aprovado, vários tipos de condutores TAL é uma das melhores soluções a ser usada. Capacidade da liga de alumínio dopado em zircônio mantém as suas propriedades elétricas e mecânicas a uma temperatura elevada, tornando esses condutores numa solução bastante rentável na remodelação das linhas existentes com maior capacidade.

JEC 197, JPFEC A 24
Área secional transversal nominal
Número/diâmetro do cabo Área de secção transversal Aproximadamente Resistência DC 20 ℃ , max Carga de rutura calculada, min Capacidade de transporte de corrente *) Comprimento de entrega padrão
Cabo de alumínio Cabo AS Cabo de alumínio Cabo AS Total Diâmetro total Peso líquido
No./mm mm2 mm kg/km Ω/km Kgf N A m
58 6/3.5 1/3.5 57.73 9.52 67.35 10.5 234 0.5050 1,980 19,423 375 5,000
80 6/4.2 1/4.2 83.13 13.85 96.98 12.6 336 0.3500 2,770 27,173 480 5,000
80 15/2.6 4/2.6 79.64 21.24 100.88 13.0 386 0.3680 3,810 37,376 470 5,000
95 6/4.5 1/4.5 95.43 15.90 111.33 13.5 386 0.3050 3,180 31,195 525 5,000
100 15/2.9 4/2.9 99.08 26.42 125.50 14.5 480 0.2960 4,740 46,499 545 5,000
120 15/3.2 4/3.2 120.64 32.17 152.81 16.0 585 0.2430 5,550 54,445 620 5,000
120 30/2.3 7/2.3 124.64 29.08 153.72 16.1 574 0.2370 5,460 53,562 630 5,000
160 30/2.6 7/2.6 159.28 37.17 196.45 18.2 734 0.1850 6,980 68,473 745 3,000
200 30/2.9 7/2.9 198.16 46.24 244.40 20.3 912 0.1490 8,680 85,150 860 3,000
240 30/3.2 7/3.2 241.27 56.30 297.57 22.4 1111 0.1220 10,170 99,767 980 2,000
330 26/4.0 7/3.1 326.73 52.83 379.56 25.3 1320 0.0901 10,940 107,321 1,190 2,000
410 26/4.5 7/3.5 413.51 67.35 480.86 28.5 1674 0.0712 13,900 136,359 1,390 1,500
520 54/3.5 7/3.5 519.54 67.35 586.89 31.5 1969 0.0567 15,590 152,937 1,610 1,500
610 54/3.8 7/3.8 612.42 79.39 691.81 34.2 2321 0.0481 18,380 180,307 1,795 1,000
680 54/4.0 7/4.0 678.58 87.96 766.54 36.0 2572 0.0434 19,790 194,139 1,920 1,000
680 45/4.4 7/2.9 684.24 46.24 730.48 35.1 2260 0.0431 15,590 152,937 1,910 1,000
810 45/4.8 7/3.2 814.30 56.30 870.60 38.4 2700 0.0362 18,460 181,092 2,145 1,000
1160 84/4.2 7/4.2 1163.77 96.98 1,260.75 46.2 3997 0.0254 27,870 273,404 2,700 500
1520 84/4.8 7/4.8 1520.03 126.67 1,646.70 52.8 5221 0.0195 36,410 357,182 3,185 500
Nota: Temperatura de operação contínua do condutor = 80 ℃ , temperatura de ar = 35 ℃ , velocidade do vento = 0.6 m/sec

Construção:
O fio ou fios centrais são de aço galvanizado e a camada ou camadas exteriores de liga de alumínio resistente térmico.

Embalagem e entrega:
Embalagem: em tambores de madeira ou tambores madeiras-aço.
Entrega: 30 dias úteis.
