ACSS / Condutor de alumínio suportado em aço

Início » Produtos » Cabos nus » ACSS / Condutor de alumínio suportado em aço
ACSS / Condutor de alumínio suportado em aço

Aplicações:
É usado para linhas de transmissão e distribuição suspensas. Desenhado para operar continuamente a elevadas temperaturas até 200ºC sem perda de resistência. Tem menor cedência a quando de cargas elétricas de emergência que o ACSR; é de auto amortecimento se for pré-estendido antes da instalação, e as cedências não são afetadas por deformações de alumínio em longo prazo. As vantagens fazem com que o ACSS seja especialmente útil na recondução de aplicações requerido um aumento de corrente com as tensões e folgas existentes, novas linhas de aplicação onde as estruturas pode ser economizadas devido a redução da cedência do condutor, novas aplicações de linhas que requerem elevadas cargas de emergência e linhas onde a vibrações e efeitos do vento são um problema.

Construção:

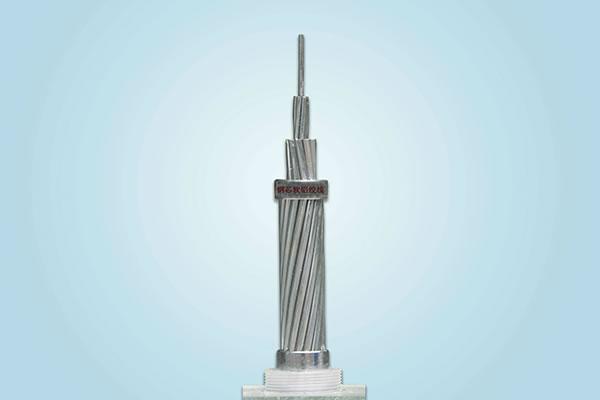

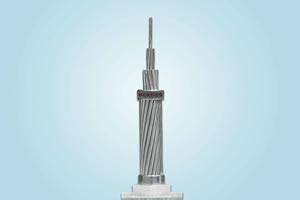

O ACSS é um cabo encalhado de colocação concêntrica composta. Os fios de aço formam o núcleo central do cabo á volta do qual estão uma ou mais camadas de fios alumínio 1350-O. Os condutores ACSS são fabricado de acordo com os requisitos das aplicáveis da ultima edição da especificação ASTM B856. O temperamento de alumínio “O”, um completo recozimendo ou temperamento leve, causa a maior parte ou a todo o peso mecânico no ACSS ser carregado em aço. O núcleo de aço pode consistir em 7, 19,37 ou mais fios. O revestimento de zinco classe A é normalmente adequado para ambientes normais.

Normas: ASTM B856

Condutor de alumínio suportado em aço ASTM B856

Palavra código Tamanho (kcmil) Filamento
(Al/St)
Diâmetro (mm) Peso kg/km Resistência nominal (kN) Resistência Ω/km
Cabo de alumínio Cabo de aço Núcleo de aço Condutor completo Alumínio Aço Total Força padrão Alta resistência DC @ 20°C AC @ 75°C
Partridge/ACSS 266.8 26/7 2.57 2.00 6.00 16.31 374 172 546 39.50 43.28 0.2063 0.2537
Junco/ACSS 266.8 30/7 2.40 2.40 7.19 16.76 375 246 621 52.04 57.83 0.2050 0.2520
Ostrich/ACSS 300 26/7 2.73 2.12 6.37 17.27 421 193 614 44.48 48.49 0.1837 0.2257
Linnet/ACSS 336.4 26/7 2.89 2.25 6.74 18.29 471 217 688 49.82 54.71 0.1637 0.2013
Oriole/ACSS 336.4 30/7 2.69 2.69 8.07 18.82 473 311 783 65.83 72.51 0.1627 0.2000
Brant/ACSS 397.5 24/7 3.27 2.18 6.54 19.61 557 204 761 48.93 53.82 0.1390 0.1713
Ibis/ACSS 397.5 26/7 3.14 2.44 7.33 19.89 557 256 813 57.83 63.16 0.1387 0.1707
Lark/ACSS 397.5 30/7 2.92 2.92 8.77 20.47 558 367 925 77.84 85.85 0.1377 0.1693
Flicker/ACSS 477 24/7 3.58 2.39 7.16 21.49 669 245 913 57.83 63.16 0.1160 0.1430
Hawk/ACSS 477 26/7 3.44 2.67 8.03 21.79 669 307 976 69.39 76.06 0.1153 0.1423
Hen/ACSS 477 30/7 3.20 3.20 9.61 22.43 670 440 1110 93.41 100.97 0.1147 0.1413
Parakeet/ACSS 556.5 24/7 3.87 2.58 7.73 23.22 780 285 1065 67.61 73.84 0.0993 0.1227
Dove/ACSS 556.5 26/7 3.72 2.89 8.67 23.55 780 358 1138 80.96 88.52 0.0990 0.1220
Eagle/ACSS 556.5 30/7 3.46 3.46 10.38 24.21 782 514 1295 108.98 117.88 0.0983 0.1210
Peacock/ACSS 605 24/7 4.03 2.69 8.06 24.21 848 310 1158 73.40 80.51 0.0913 0.1130
Squab/ACSS 605 26/7 3.87 3.01 9.04 24.54 848 390 1238 87.63 94.75 0.0910 0.1123
Wood Duck/ACSS 605 30/7 3.61 3.61 10.82 25.25 850 558 1408 115.65 125.88 0.0903 0.1113
Teal/ACSS 605 30/19 3.61 2.16 10.82 25.25 850 547 1397 118.32 130.33 0.0907 0.1117
Rook/ACSS 636 24/7 4.14 2.76 8.27 24.82 891 326 1217 76.95 84.52 0.0870 0.1073
Grosbeak/ACSS 636 26/7 3.97 3.09 9.27 25.17 891 410 1301 92.08 99.64 0.0867 0.1070
Scoter/ACSS 636 30/7 3.70 3.70 11.09 25.88 894 587 1481 121.88 132.11 0.0860 0.1060
Egret/ACSS 636 30/19 3.70 2.22 11.09 25.88 894 575 1468 124.55 137.45 0.0860 0.1063
Flamingo/ACSS 666.6 24/7 4.23 2.82 8.47 25.40 934 342 1276 80.96 88.52 0.0830 0.1027
Gannet/ACSS 666.6 26/7 4.07 3.16 9.49 25.76 934 429 1364 96.53 104.09 0.0827 0.1020
Stilt/ACSS 715.5 24/7 4.39 2.92 8.77 26.31 1003 367 1370 86.74 94.75 0.0773 0.0957
Starling/ACSS 715.5 26/7 4.21 3.28 9.83 26.70 1003 461 1464 103.64 112.10 0.0770 0.0953
Redwing/ACSS 715.5 30/19 3.92 2.35 11.77 27.46 1005 647 1652 137.01 151.24 0.0767 0.0947
Cuckoo/ACSS 795 24/7 4.62 3.08 9.25 27.74 1114 408 1522 96.53 103.64 0.0697 0.0863
Drake/ACSS 795 26/7 4.44 3.45 10.36 28.12 1114 512 1626 115.21 124.55 0.0697 0.0857
Macaw/ACSS 795 42/7 3.50 1.94 5.82 26.80 1114 162 1276 52.49 56.05 0.0703 0.0873
Tern/ACSS 795 45/7 3.38 2.25 6.75 27.00 1114 217 1332 63.16 67.61 0.0700 0.0877
Condor/ACSS 795 54/7 3.08 3.08 9.25 27.74 1114 408 1522 96.53 103.64 0.0697 0.0887
Mallard/ACSS 795 30/19 4.14 2.48 12.41 28.93 1117 718 1835 152.57 168.59 0.0690 0.0850
Ruddy/ACSS 900 45/7 3.59 2.40 7.18 28.73 1261 246 1507 70.28 75.62 0.0620 0.0777
Canary/ACSS 900 54/7 3.28 3.28 9.84 29.51 1261 461 1723 109.43 117.43 0.0613 0.0787
Redbird/ACSS 954 24/7 5.06 3.38 10.13 30.38 1337 489 1826 115.65 124.55 0.0580 0.0723
Rail/ACSS 954 45/7 3.70 2.47 7.40 29.59 1337 261 1598 74.29 80.07 0.0583 0.0733
Towhee/ACSS 954 48/7 3.58 2.79 8.36 29.85 1337 333 1670 87.63 94.75 0.0583 0.0727
Cardinal/ACSS 954 54/7 3.38 3.38 10.13 30.38 1337 489 1826 115.65 124.55 0.0580 0.0743
Canvasback/ACSS 954 30/19 4.53 2.72 13.59 31.70 1340 862 2202 182.82 201.95 0.0573 0.0713
Snowbird/ACSS 1033.5 42/7 3.99 2.21 6.64 30.56 1448 210 1659 68.50 73.40 0.0540 0.0680
Ortolan/ACSS 1033.5 45/7 3.85 2.57 7.70 30.78 1448 283 1731 80.51 86.74 0.0540 0.0680
Curlew/ACSS 1033.5 54/7 3.51 3.51 10.54 31.62 1448 530 1978 125.44 134.78 0.0537 0.0687
Bluejay/ACSS 1113 45/7 4.00 2.66 7.99 31.95 1560 304 1864 86.74 93.86 0.0500 0.0633
Finch/ACSS 1113 54/19 3.65 2.19 10.94 32.82 1567 559 2126 135.23 147.68 0.0500 0.0643
Bunting/ACSS 1192.5 45/7 4.14 2.76 8.27 33.07 1671 326 1997 95.19 104.53 0.0467 0.0593
Bittern/ACSS 1272 45/7 4.27 2.85 8.54 34.16 1783 348 2131 99.20 106.76 0.0437 0.0557
Pheasant/ACSS 1272 54/19 3.90 2.34 11.69 35.08 1791 639 2430 151.68 165.92 0.0437 0.0563
Dipper/ACSS 1351 45/7 4.40 2.93 8.80 35.20 1893 369 2263 105.42 113.43 0.0413 0.0527
Martin/ACSS 1351 54/19 4.02 2.41 12.05 36.17 1903 678 2581 161.03 176.15 0.0410 0.0533
Bobolink/ACSS 1431 45/7 4.53 3.02 9.06 36.25 2006 391 2397 111.65 120.10 0.0390 0.0500
Plover/ACSS 1431 54/19 4.14 2.48 12.41 37.21 2015 718 2734 170.81 186.38 0.0390 0.0503
Nuthatch/ACSS 1510 45/7 4.65 3.10 9.31 37.21 2116 413 2529 117.88 125.00 0.0370 0.0477
Parrot/ACSS 1510 54/19 4.25 2.55 12.74 38.23 2127 758 2885 179.71 196.61 0.0367 0.0480
Ratite/ACSS 1590 42/7 4.94 2.75 8.24 37.90 2228 323 2552 104.09 111.21 0.0350 0.0453
Lapwing/ACSS 1590 45/7 4.78 3.18 9.55 38.20 2228 435 2663 124.11 131.67 0.0350 0.0453
Falcon/ACSS 1590 54/19 4.36 2.62 13.08 39.22 2239 798 3038 189.49 207.29 0.0350 0.0457
Chukar/ACSS 1780 84/19 3.70 2.22 11.09 40.67 2507 575 3081 157.47 169.92 0.0313 0.0407
Mockingbird/ACSS 2034.5 72/7 4.27 2.85 8.54 42.70 2865 348 3213 120.99 128.55 0.0277 0.0367
Roadrunner/ACSS 2057 76/19 4.18 1.95 9.75 43.18 2897 444 3341 141.01 150.79 0.0273 0.0360
Bluebird/ACSS 2156 84/19 4.07 2.44 12.21 44.75 3036 696 3732 187.27 202.39 0.0260 0.0343
Kiwi/ACSS 2167 72/7 4.41 2.94 8.81 44.07 3052 370 3422 129.00 137.01 0.0260 0.0347
Thrasher/ACSS 2312 76/19 4.43 2.07 10.34 45.77 3256 499 3755 158.36 169.48 0.0243 0.0327
Joree/ACSS 2515 76/19 4.62 2.16 10.78 47.75 3542 543 4085 172.15 184.16 0.0223 0.0307
