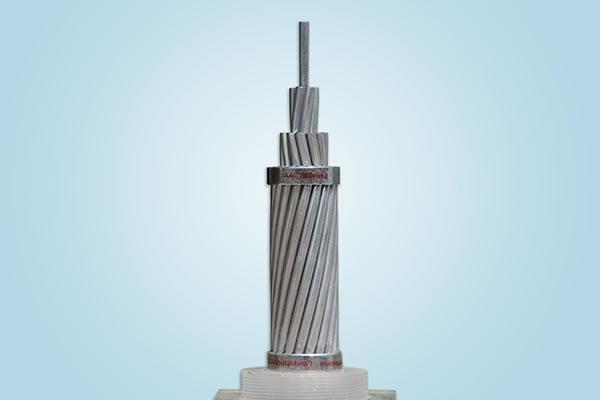

AAAC / Cabo de alumínio liga

Início » Produtos » Cabos nus » AAAC / Cabo de alumínio liga

Aplicação
Este cabo de alumínio liga é um tipo de material de alumínio feito através de fios de alumínios entrançados. É usado para linhas de distribuição de eletricidade com comprimento de curto espaço e capacidade de transporte de pequena carga do poste. O cabo de alumínio liga proporciona desempenho confiável para transmissão de energia de alta tensão e linhas de distribuição. Este padrão abrange fios de alumínio circular de estiramento a frio para fins elétricos para serem usados como fios componentes de cabos de alumínio entrançados de estiramento a frio e cabo de alumínio de aço reforçado.

Padrão
ASTM B 231, BS 215 Part 1, IEC 61089, DIN 48201, CSA C 49, JIS C 3109, etc.

Alumínio de estiramento a frio
Características de cabos de alumínio IEC 61089

Nome do Código Superfície Entrançado Diâmetro total aproximado Peso Carga de ruptura nominal Resistência da corrente contínua em 20℃
No. Diâ.
mm2 mm2 mm mm kg/km kN ohm/km
10 10 7 1.35 4.05 27.4 1.95 2.8633
16 16 7 1.71 5.12 43.8 3.04 1.7896
25 25 7 2.13 6.40 68.4 4.50 1.1453
40 40 7 2.70 8.09 109.4 6.80 0.7158
63 63 7 3.39 10.2 172.3 10.39 0.4545
100 100 19 2.89 12.9 274.8 17.00 0.2877
125 125 19 3.27 14.5 343.6 21.25 0.2302
160 160 19 3.66 16.4 439.8 26.40 0.1798
200 200 19 4.09 18.3 549.7 32.00 0.1439
250 250 19 3.29 20.5 687.1 40.00 0.1151
315 315 37 3.71 23.0 867.9 51.97 0.0916
400 400 37 3.94 26.0 1102.0 64.00 0.0721
450 450 37 4.15 27.5 1239.8 72.00 0.0641
500 500 37 4.39 29.0 1377.9 80.00 0.0577
560 560 37 3.63 30.7 1542.9 89.60 0.0515
630 630 61 3.85 32.6 1738.3 100.80 0.0458
710 710 61 4.09 34.6 1959.1 113.60 0.0407
800 800 61 4.33 36.8 2207.4 128.00 0.0361
900 900 61 4.57 39.0 2483.3 144.00 0.0321
1000 1000 61 3.96 41.1 2759.2 160.00 0.0289
1120 1120 91 4.18 43.5 3093.5 179.20 0.0258
1250 1250 91 4.18 46.0 3452.6 200.00 0.0231
1400 1400 91 4.43 48.7 3866.9 224.00 0.0207
1500 1500 91 4.58 50.4 4143.1 240.00 0.0193

Construção
O cabo de alumínio liga é um condutor concêntrico de camada entrançada consistindo de fios de alumínio liga 1350-H19 disponíveis em ambas construções de camadas (simples e multipla)

Embalagem
O cabo de alumínio liga é embalado em bobina de madeira, bobina de aço revestida de madeira, bobina de aço e bobina de madeira.
