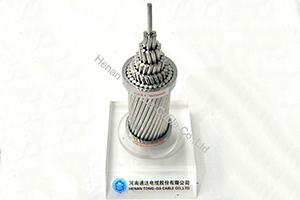

Cabo de alumínio nu com alma de aço anti-corrosão /Cabo de aço lubrificado ACSR

Aplicação
Com revestimento anti-corrosão pintado na superfície de ACSR, a resistência à corrosão do ACSR anti-corrosão foi aperfeiçoado. O produto é usado em áreas com condições atmosféricas irregular. Também pode ser usado em áreas corrosivas, como zonas costeiras ou zonas industriais. Este cabo de alumínio nu com alma de aço é preenchido com graxa anti-corrosão aplicado sobre intervalos entre fios entrançados e superfícies externas.

  • Condutor é lubrificado apenas no núcleo de aço
    a) Condutor é lubrificado apenas no núcleo de aço
  • Condutor é lubrificado exceto na camada externa
    b) Condutor é lubrificado exceto na camada externa

  • Condutor é lubrificado incluindo na superfície da camada externa
    c) Condutor é lubrificado incluindo na superfície
    da camada externa
  • Condutor é lubrificado exceto na superfície dos fios da camada externa
    d) Condutor é lubrificado exceto na superfície dos
    fios da camada externa
  • Padrões
    IEC A1S1A, IEC A1S1B, IEC A1S2A, IEC A1S2B, IEC A1S3A

    Cabo de alumínio com alma de aço IEC 61089

    Clique para obter os parâmetros específicos completos
    Características do condutor A1/S1A
    Número do código Proporção de aço Área Número de cabos Diâmetro do cabo Diâmetro Massa linear Resistência nominal Resistência D.C
    Alumínio Aço Total Al St. Alumínio Aço Núcleo Cond.
      % mm2 mm2 mm2     mm mm mm mm kg/km kN Ohn/km
    16 17 16 2.67 18.7 6 1 1.84 1.84 1.84 5.53 64.6 6.08 1.7934
    25 17 25 4.17 29.2 6 1 2.30 2.30 2.30 6.91 100.9 9.13 1.1478
    40 17 40 6.67 46.7 6 1 2.91 2.91 2.91 8.74 161.5 14.40 0.7174
    63 17 63 10.5 73.5 6 1 3.66 3.66 3.66 11.0 254.4 21.63 0.4555
    100 17 100 16.7 117 6 1 4.61 4.61 4.61 13.8 403.8 34.33 0.2869
    125 6 125 6.94 132 18 1 2.97 2.97 2.97 14.9 397.9 29.17 0.2304
    125 16 125 20.4 145 26 7 2.47 1.92 5.77 15.7 503.9 45.69 0.2310
    160 6 160 8.89 169 18 1 3.36 3.36 3.36 16.8 509.3 36.18 0.1800
    160 16 160 26.1 186 26 7 2.80 2.18 6.53 17.7 644.9 57.69 0.1805
    200 6 200 11.1 211 18 1 3.76 3.76 3.76 18.8 636.7 44.22 0.1440
    200 16 200 32.6 233 26 7 3.13 2.43 7.30 19.8 806.2 70.13 0.1444
    250 10 250 24.6 275 22 7 3.80 2.11 6.34 21.6 880.6 68.72 0.1154
    250 16 250 40.7 291 26 7 3.50 2.72 8.16 22.2 1007.7 87.67 0.1155
    315 7 315 21.8 337 45 7 2.99 1.99 5.97 23.9 1039.6 79.03 0.0917
    315 16 315 51.3 366 26 7 3.93 3.05 9.16 24.9 1269.7 106.83 0.0917
    400 7 400 27.7 428 45 7 3.36 2.24 6.73 26.9 1320.1 98.36 0.0722
    400 13 400 51.9 452 54 7 3.07 3.07 9.21 27.6 1510.3 123.04 0.0723
    450 7 450 31.1 481 45 7 3.57 2.38 7.14 28.5 1485.2 107.47 0.0642
    450 13 450 58.3 508 54 7 3.26 3.26 9.77 29.3 1699.1 138.42 0.0643
    500 7 500 34.6 535 45 7 3.76 2.51 7.52 30.1 1650.2 119.41 0.0578
    500 13 500 64.8 565 54 7 3.43 3.43 10.30 30.9 1887.9 153.80 0.0578
    560 7 560 38.7 599 45 7 3.98 2.65 7.96 31.8 1848.2 133.74 0.0516
    560 13 560 70.9 631 54 19 3.63 2.18 10.90 32.7 2103.4 172.59 0.0516
    630 7 630 43.6 674 45 7 4.22 2.81 8.44 33.8 2079.2 150.45 0.0459
    630 13 630 79.8 710 54 19 3.85 2.31 11.60 34.7 2366.3 191.77 0.0459
    710 7 710 49.1 759 45 7 4.48 2.99 8.96 35.9 2343.2 169.56 0.0407
    710 13 710 89.9 800 54 19 4.09 2.45 12.30 36.8 2666.8 216.12 0.0407
    800 4 800 34.6 835 72 7 3.76 2.51 7.52 37.6 2480.2 167.41 0.0361
    800 8 800 66.7 867 84 7 3.48 3.48 10.40 38.3 2732.7 205.33 0.0362
    800 13 800 101 901 54 19 4.44 2.61 13.00 39.1 3004.9 243.52 0.0362
    900 4 900 38.9 939 72 7 3.99 2.66 7.98 39.9 2790.2 188.33 0.0321
    900 8 900 75.0 975 84 7 3.69 3.69 11.10 40.6 3074.2 226.50 0.0322
    1000 4 1000 43.2 1043 72 7 4.21 2.80 8.41 42.1 3100.3 209.26 0.0289
    1120 4 1120 47.3 1167 72 19 4.45 1.78 8.90 44.5 3464.9 234.53 0.0258
    1120 8 1120 91.2 1211 84 19 4.12 2.47 12.40 45.3 3811.5 283.17 0.0258
    1250 8 1250 102 1352 84 19 4.35 2.61 13.10 47.9 4253.9 316.04 0.0232
    1250 4 1250 52.8 1303 72 19 4.70 1.88 9.40 47.0 3867.1 261.75 0.0231
